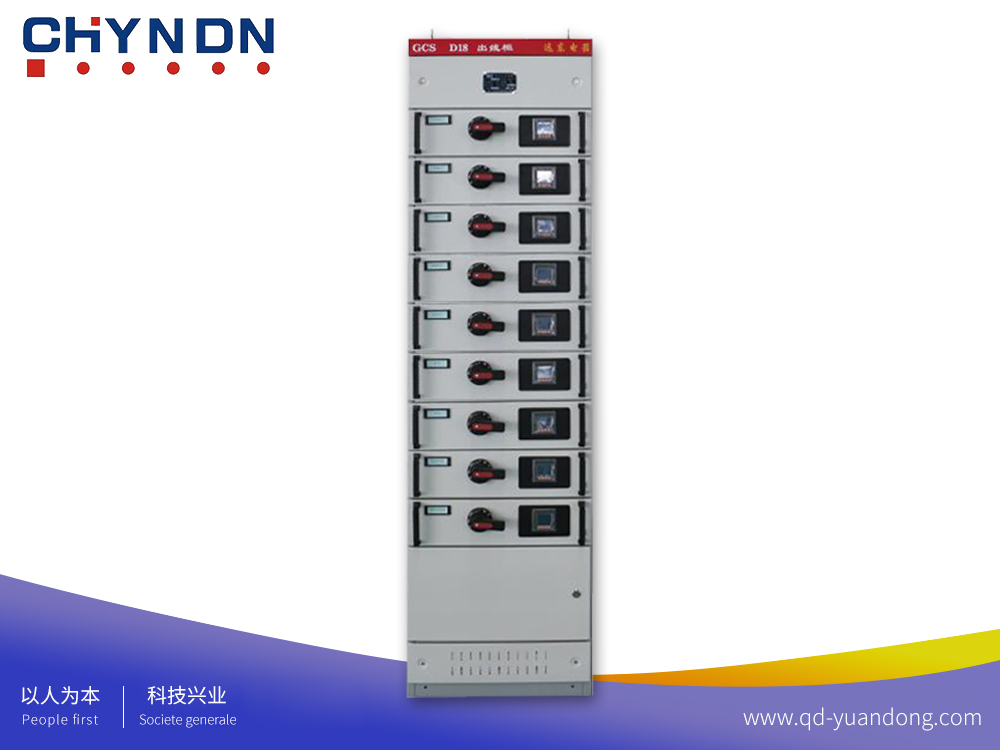

GCS低压开关柜，是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制的低压抽出式开关柜。置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率50（60）Hz、额定工作电压为380V（400）、（600），额定电流4000A以下的发、供电系统中的配电、电动机集中控制使用的低压成套配电装置。
GCS的框架由8MF（KS）型钢拼装而成，从单体强度上讲GCS要优于MNS。模数孔E=20mm，抽屉单元高度的模数为160mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列，全部采用1/2单元最多可做22个抽屉。GCS低压抽出式开关柜具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
执行标准：GB7251.1-2013，GB7251.12- 2013
主要技术参数：
额定工作电压Ue（V）：AC380V
额定频率 fn(Hz)： 50Hz
额定绝缘电压Ui（V）：AC660V
辅助电路绝缘电压Ui（V）：AC400V
额定冲击耐受电压Uimp（kV）： 6kV
过电压类别： Ⅲ
材料组别： Ⅲa
污染等级： 3
电气间隙： ≥10.0 mm
爬电距离： ≥12.5 mm
温升验证方法： 方法a
主母线的额定电流、额定短时耐受电流和额定峰值耐受电流： 2500A、50kA/105kA
配（馈）电柜配电母线的额定短时耐受电流和额定峰值耐受电流：1000A、 30kA/63kA
成套设备的额定电流等级有（InA)：4000A；3600A、3200A、3150A、2900A、2600A、2500A、2200A、2000A、1800A、1600A;1500A、1400A、1250A、1000A、800A、630A、600A、500A、400A。

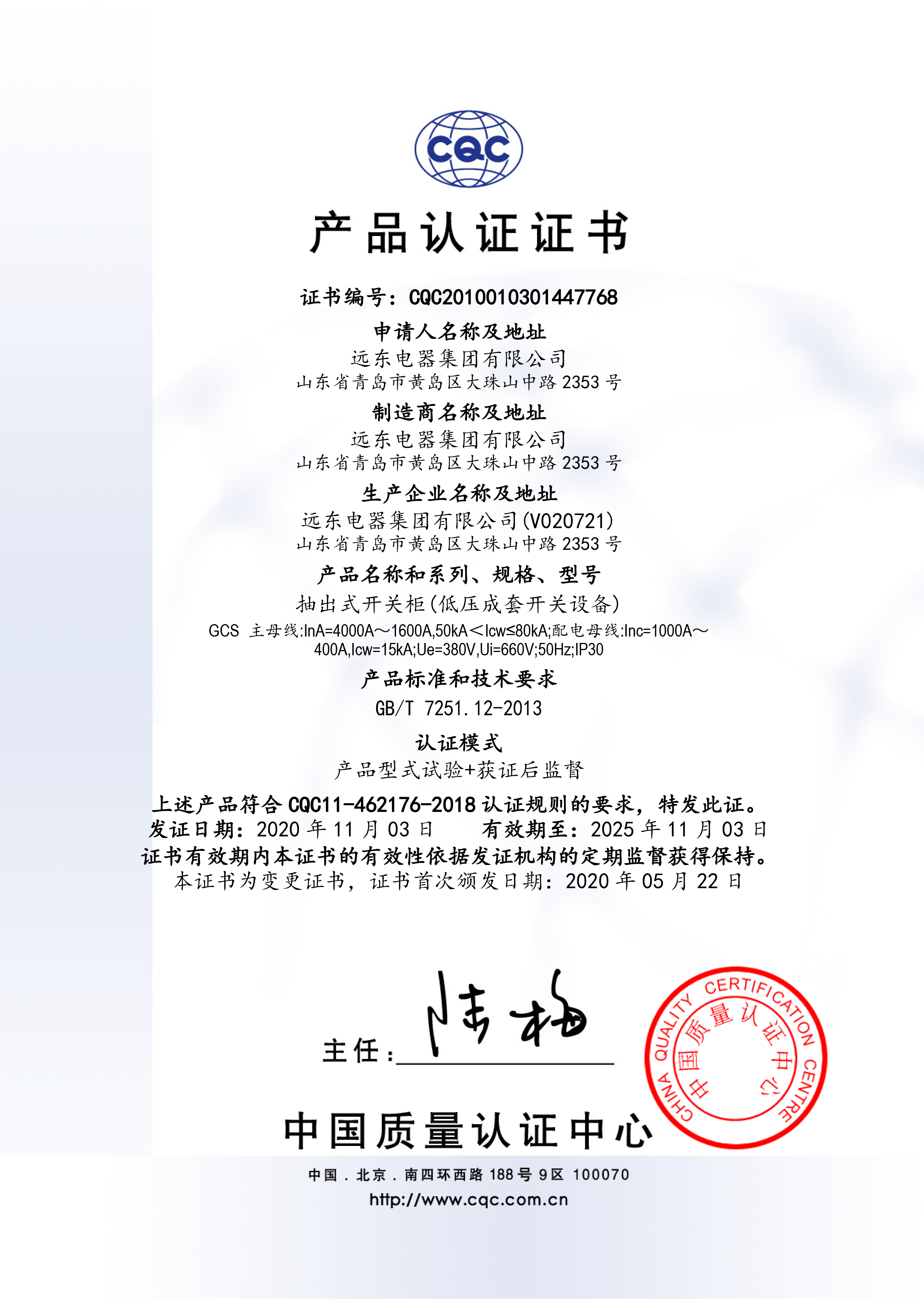

GCS 1600A-400ACQC产品认证证书
GCS 2500A-1000ACQC产品认证证书
GCS 4000A-1600ACQC产品认证证书
