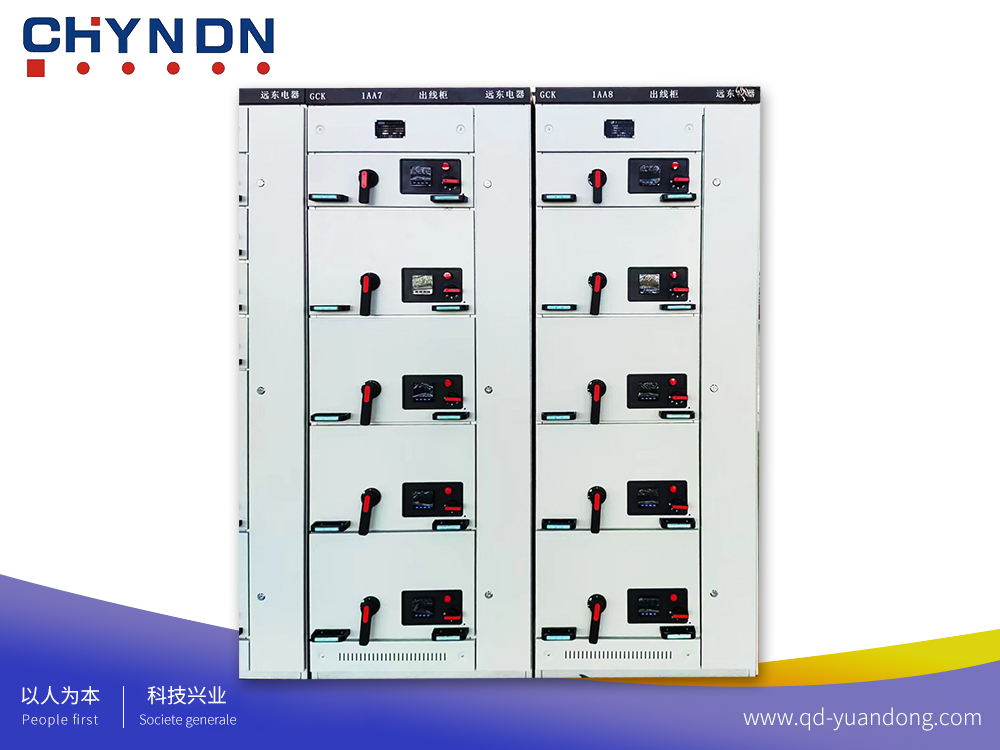

GCK低压抽出式开关柜用于交流50Hz、额定绝缘电压和工作电压为380V，660V，额定电流2500A及以下三相五线制的电力供电系统。该系列抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
GCK开关柜是采用8MF骨架、静电喷塑钢板制成封闭外壳，主架安装模数孔E=25mm，GCK型抽屉式开关柜抽屉柜高度为1800mm，每一功能单元均占一独立隔室，抽屉层高200mm，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。该系列开关柜所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点，抽屉分为1/2单元、1单元、2单元、3单元，最多可装18个单元。抽屉具有合、分、试验、抽出位置，即能保证正常的工作，又可安全检修抽屉内的元件，从抽屉的推进方式上又基本上分单拨插式，双拨插式，摇进式。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。
执行标准：GB7251.1-2013，GB7251.12- 2013
主要技术参数：
额定工作电压Ue（V）：AC380V
额定频率 fn(Hz)： 50Hz
额定绝缘电压Ui（V）：AC660V
辅助电路绝缘电压Ui（V）：AC400V
额定冲击耐受电压Uimp（kV）： 6kV
过电压类别： Ⅲ
材料组别： Ⅲa
污染等级： 3
电气间隙： ≥10.0 mm
爬电距离： ≥12.5 mm
温升验证方法： 方法a
主母线的额定电流、额定短时耐受电流和额定峰值耐受电流： 2500A、50kA/105kA
配（馈）电柜配电母线的额定短时耐受电流和额定峰值耐受电流：1000A、 15kA/30kA
成套设备的额定电流等级有（InA)：2500A、2200A、2000A、1800A、1600A、1250A、1000A。
GCK 2500A-1000ACQC产品认证证书
