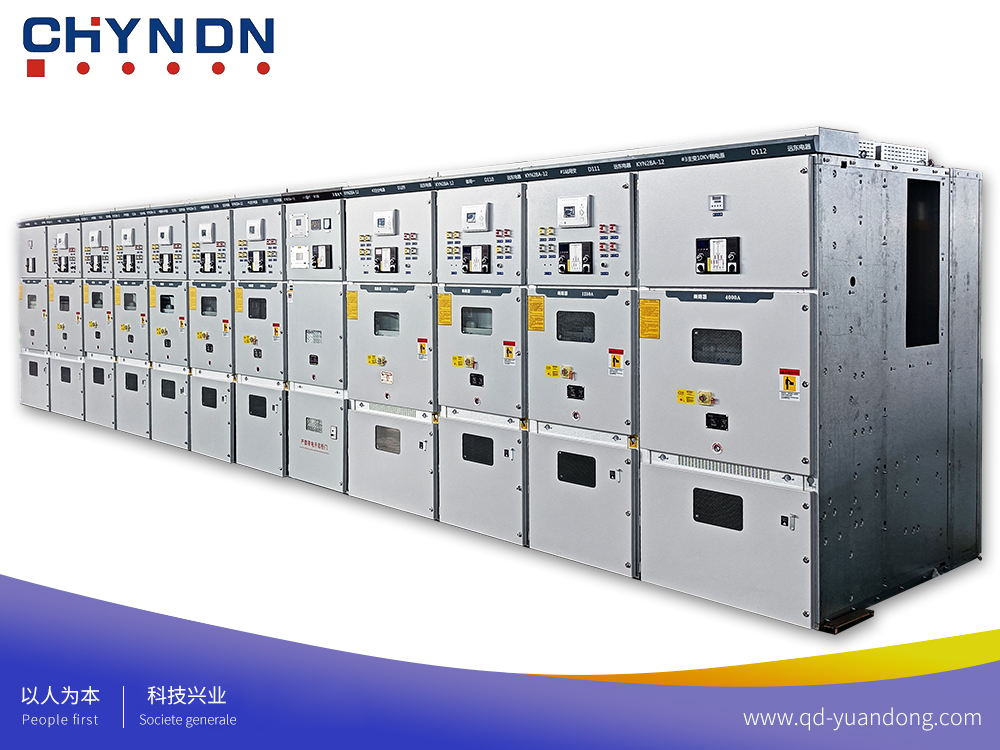

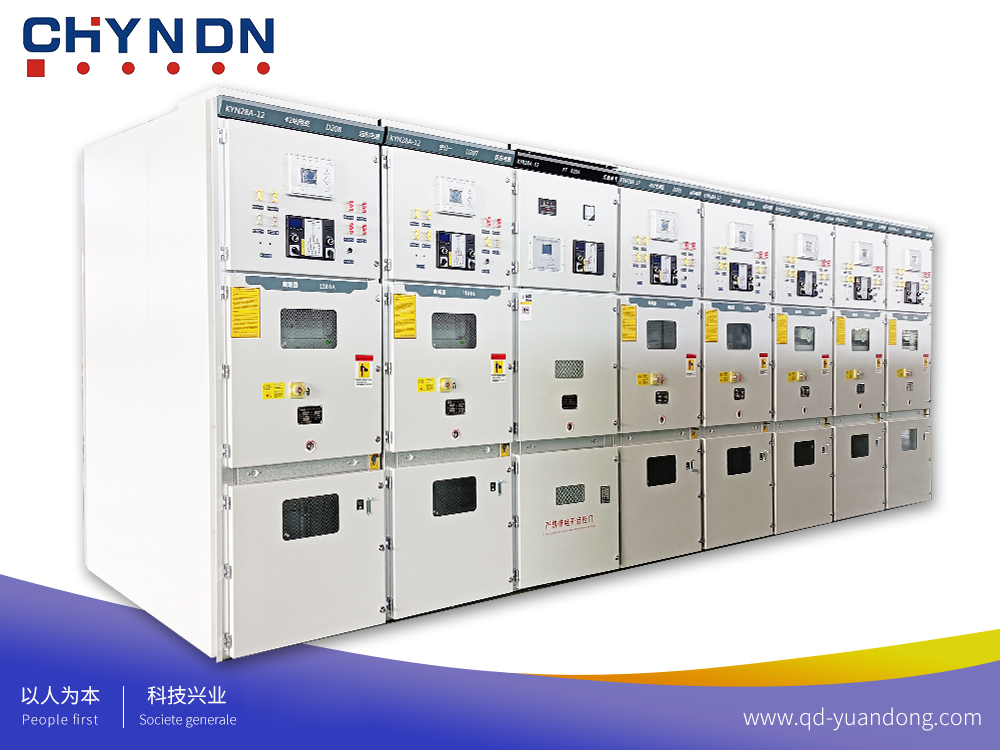

KYN28A这种3.6~15KV电压的中置式开关柜，以它优越的性能和结构得到广泛的使用。KYN28A型户内金属铠装开关设备是在KYN28型户内金属铠装开关设备的基础上改进升级后的产品。KYN28A每个隔室随着内部安装元器件的变化而有所不同，电气方案更是千变万化。
开关柜由固定的柜体和可抽出部分（简称手车）两大部分组成，开关柜被隔板分割成各个功能单元。柜体的外壳和各功能单元的隔板均采用敷铝锌钢板拴接而成。它具有很强的抗腐蚀与抗氧化作用，并具有比同等钢板高的机械强度。功能单元大体可分四部分组成，分别为母线室（A）、断路器手车室（B）、电缆室（C）和继电器仪表室（D）。每一单元外壳均接地。开关柜具有电气五防：
1防止带负荷分、合隔离开关
断路器、负荷开关、接触器合闸状态下不能操作隔离开关，这样可以很大程度的减少拉弧造成设备的损伤。针对KYN28A开关柜而言，是指KYN28A开关柜在运行状态下，禁止摇出手车。
2 防止误分、误合断路器、负荷开关、接触器
只有操作指令与操作设备对应才能对被操作设备操作，任何错误违规的操作都将无法实现对设备的操作。这在KYN28A开关柜中，二次控制元器件及保护线路设计中得到充分的考虑，在断路器手车自身携带有防跳和闭锁装置，更多程度上遏制了误操作。
3 防止接地开关处于闭合位置时关合断路器、负荷开关
只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合。这一点在KYN28A机械结构设计时采用机械联锁和电气联锁的方法来实现。
4 防止在带电时误合接地开关
只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关。这一点在KYN28A机械结构设计时采用机械联锁的方法来实现。
5 防止误入带电室
只有隔室不带电时，才能开门进入隔室。这一点在KYN28A开关柜设计时，一般采用电缆室及后门装设电磁锁的办法来实现。对装设接地刀的开关柜，因接地刀在操作传动机构中已经考虑到这个问题，分闸位置时开关柜电缆室及后门打不开。因此，在装设接地刀的KYN28A开关柜可以不装设电磁锁。
KYN28主要技术参数
序号 | 项目 | 单位 | 数据 | ||
1 | 额定电压 | kV | 12 | ||
2 | 额定电流 | A | 630，800，1000，1250、1600、2000、3150、4000 | ||
3 | 额定频率 | Hz | 50 | ||
4 | 额定短路开断电流 （有效值） | kA | 20、25、31.5、40 | ||
5 | 额定短路关合电流（峰值） | kA | 50、63、80、100 | ||
6 | 额定峰值耐受电流（峰值） | kA | 50、63、80、100 | ||
7 | 4s额定短时耐受电流（有效值） | kA | 20、25、31.5、40 | ||
8 | 额定绝缘水平 | 1min工频耐受电压 | 对地及相间 | kV | 12 |
（有效值） | 真空断口间 | 48 | |||
雷电冲击耐受电压 | 对地及相间 | kV | 75 | ||
（峰值） | 真空断口间 | 85 | |||
9 | 辅助回路和控制回路1min短时工频耐受电压 | kV | 2 | ||
10 | 额定操作电压 | 分闸线圈 | V | AC/DC 110/220 | |
