环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、低、可提高供电参数和性能以及供电安全等优点。它被使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

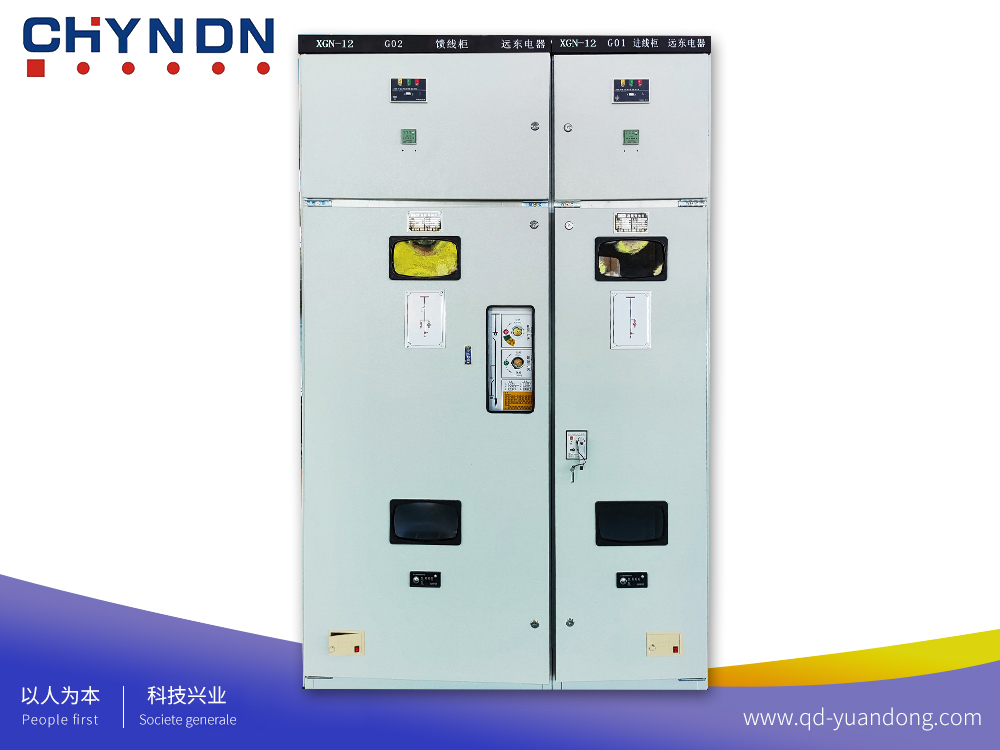

XGN是箱式固定式高压开关柜,高度是2650MM内部装有真空断路器。开关柜外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。如仪表,自控,电动机磁力开关,各种交流接触器等,有的还设高压室与低压室开关柜,设有高压母线,如发电厂等,有的还设有为保主要设备的低周减载。 安全监测和保护 通过一系列多种光源的传感试验研究,确定了内部故障电弧弧光的...
XGN 高压成套环网柜采用真空断路器、 HXGN是环网柜高度1800-2200MM,内部装有负荷开关,HXGN环网柜采用SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
主要元件技术参数
户外开闭所（环网箱）YDKBS-12/630-25
1—断路器柜
全型号 YDSF6-12V/630-25
额定电压kV 12
额定电流A 630
额定频率Hz 50
额定短路开断电流kA 25
额定短路关合电流（峰值）kA 63
额定短时耐受电流kA 25
额定峰值耐受电流kA 63
额定短时耐受电流持续时间s 4
额定操作顺序 O-0.3s-CO-180s-CO
2 —负荷开关柜
全型号 YDSF6-12C/630-25
额定电压kV 12
额定电流A 630
额定频率Hz 50
额定有功负载开断电流A 630
额定闭环开断电流A 630
额定电缆充电开断电流A 10
额定线路充电开断电流A 1
额定短路关合电流（峰值）kA 63
额定短时耐受电流kA 25
额定峰值耐受电流kA 63
额定短时耐受电流持续时间s 4
配用操动器机构型号，名称 手动/电动弹簧操动机构（属负荷开关整体结构一部分）
3—组合电器柜
全型号 YDSF6-12F/125-31.5
额定电压kV 12
额定电流A 125
额定频率Hz 50
额定短路开断电流kA 31.5
额定短路关合电流（峰值）kA 80
额定交接电流A 1500
配用操动器机构型号，名称 手动/电动弹簧操动机构（属组合电器整体结构一部分）
配用熔断器全型号 XRNT-12/125-50
配用熔断器最大额定电流A 125
配用熔断器撞击器的形式（轻/中/重型） 中
熔断器制造单位 上海智广熔断器有限公司
制造单位 远东电器集团有限公司
