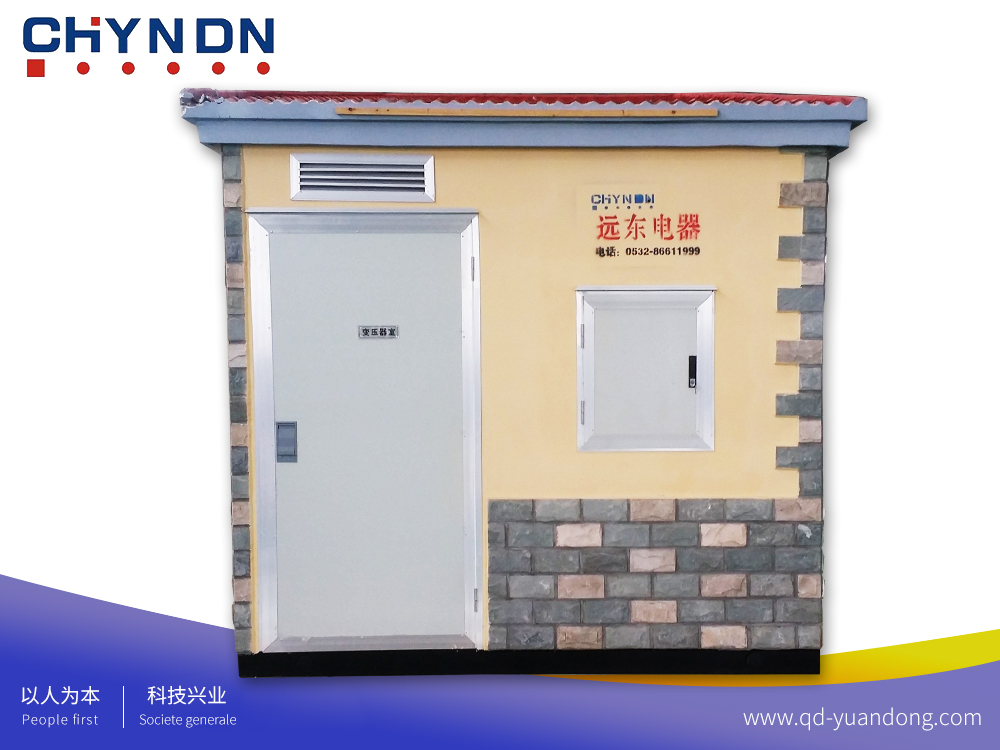

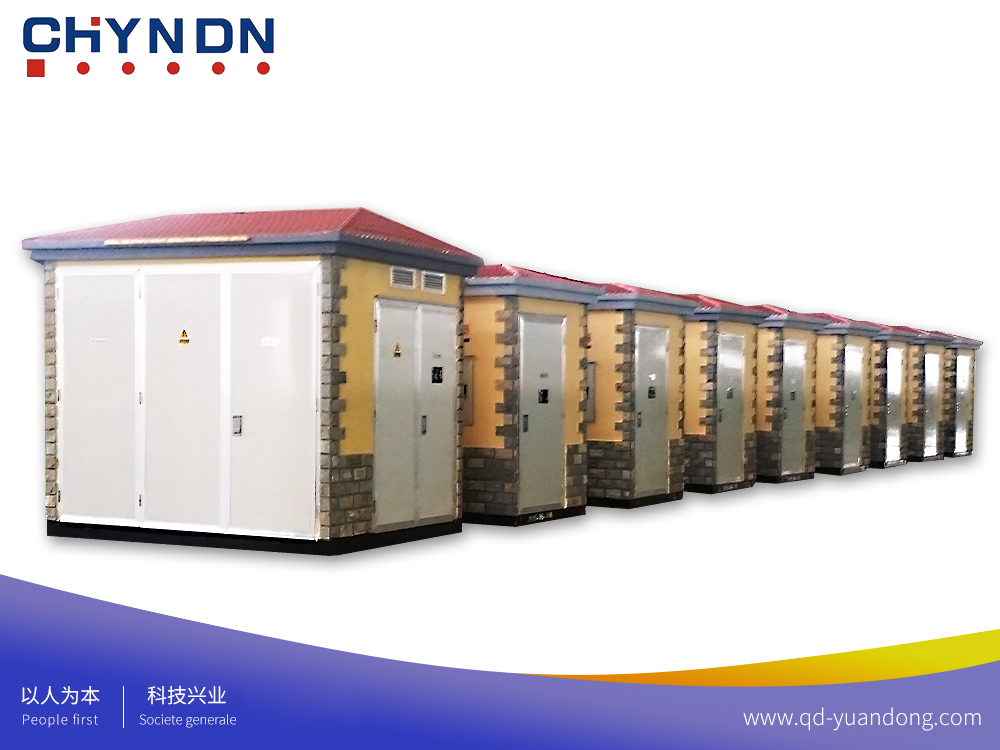

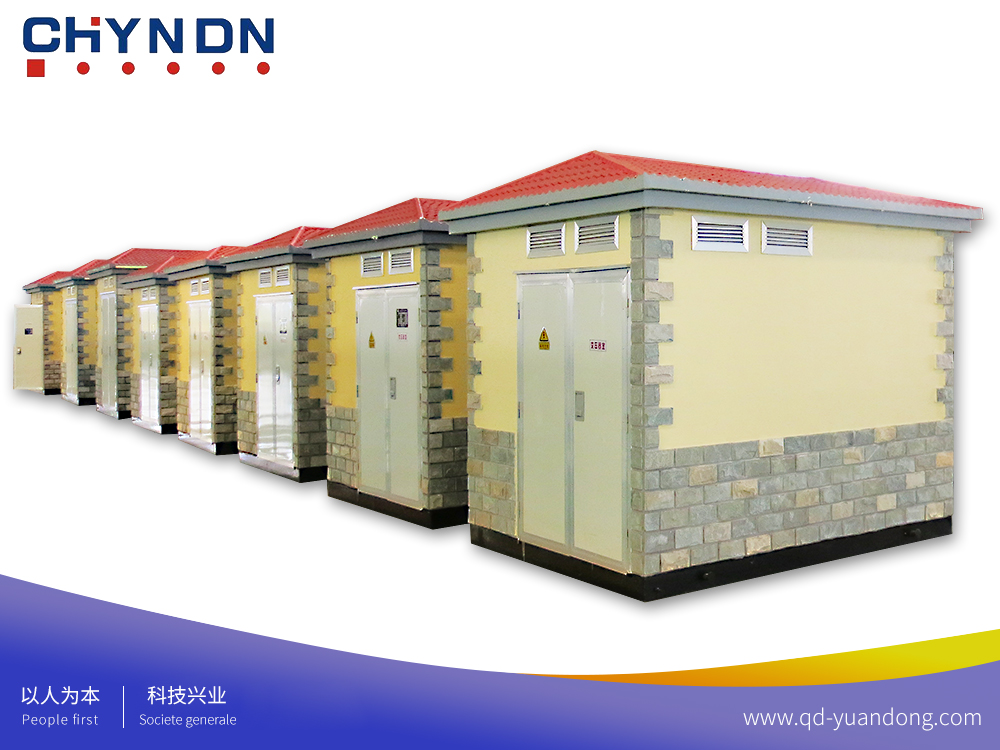

高压/低压预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，该系列高压/低压预装式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比， 同容量的箱式变电站占地面积通常仅为常规变电站的1/5~1/10，大大减少了设计工作量及施工量，减少了建设费用。 在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
主要技术参数：
变压器种类： S11-M-630/10（油浸式）
变压器额定容量： 630kVA
额定频率： 50Hz
额定电压： 12kV/0.4kV
高压侧额定电流： 36.4A
低压侧额定电流： 909.3A
额定短时耐受电流(高压侧)： 12.5kA/1s
额定峰值耐受电流(高压侧)： 31.25kA, 持续时间不小于 0.3s
额定短时耐受电流(低压侧)： 15kA/1s
额定峰值耐受电流(低压侧)： 30kA
接地回路额定短时耐受电流： 12.5kA/1s
接地回路额定峰值耐受电流： 31.25kA, 持续时间不小于 0.3s
工频电压耐受试验(高压侧)： 42kV(相间、 相对地)
工频电压耐受试验(高压开关断口)： /
工频电压耐受试验(低压侧)： 2.5kV(相间、 相对地)
额定雷电冲击耐受电压(高压连接线)： 75kV(相间、 相对地)
额定雷电冲击耐受电压(高压开关断口)： /
额定雷电冲击耐受电压(低压侧)： 6kV(相间、 相对地)
外壳级别： 15
爬电距离(高压主回路)： ≥160mm
爬电距离(低压主回路)： ≥12.5mm
外壳防护等级（IP 代码）： IP34D
外壳防护等级（IK 代码）： /
户内式或户外式： 户外式
触电保护类别： Ⅰ
材料组别： Ⅲa
污染等级： 3
声级技术要求值： ≤60dB
低压侧额定绝缘电压： AC660V/不由主电路直接供电的辅助电路 AC500V
YBM预装式变电站CQC产品认证证书
