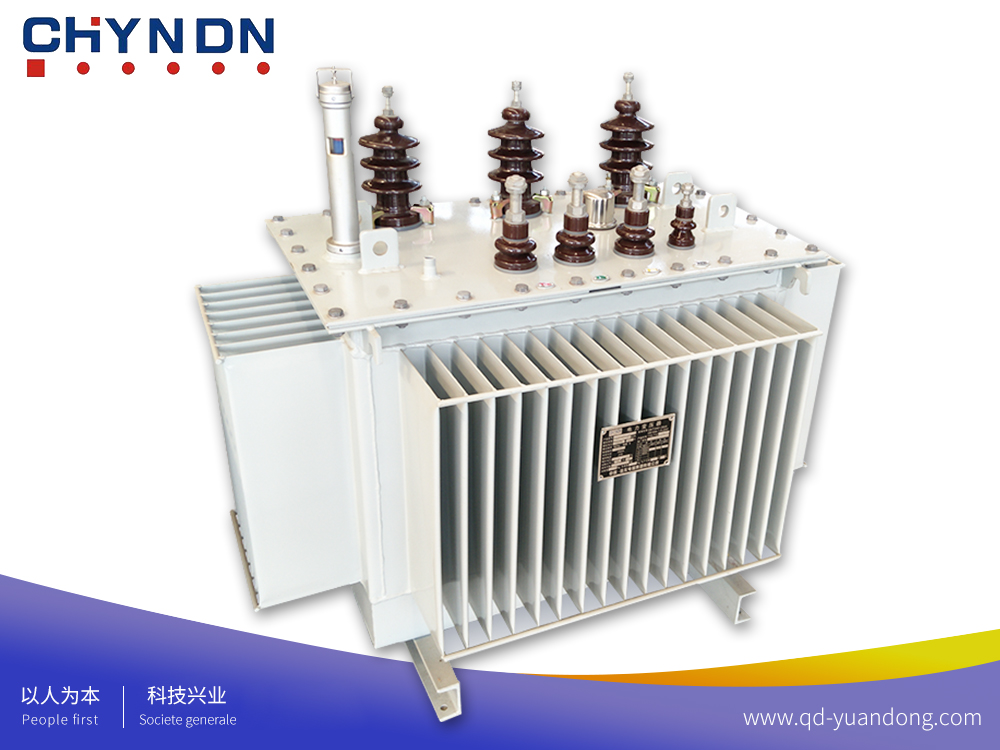

S11-M系列全密封油浸式电力变压器,具有外形美观,价格低廉。节能显著,磁路均匀,空载损耗低、噪声低、温升低、免维修、效率高、体积小等优点。
该类产品特点:
1、变压器铁芯采用进口优异冷轧硅钢片叠积而成,大大降低空载损耗和空载电流,并对铁芯进行绑扎,保证铁芯的紧实度,降低噪声。
2、高低压绕组用无氧铜绕制,低压绕组500kVA及以下采用双层圆筒式结构。630kVA及以上采用双螺旋或四螺旋结构,高压绕组采用多层圆筒式结构。
3、变压器连接组采用Dyn11,减少谐波对电网的影响,改进供电质量。
4、变压器为全密封结构,延长使用寿命,免吊芯,免维修。
5、实测噪声值低于标准。
技术参数:
1、额定容量:800KVA/500KVA;
2、额定电压:10/0.4kV;
3、额定电流:46.2/1154.7A(800KVA);28.87/721.7A(500KVA);28.87/721.69A(500/10KVA)
4、相数:3相;
5、频率:50Hz;
6、分接范围:±2×2.5%;
7、联结组标号:Dyn11;
8、冷却方式:ONAN;
9、绝缘耐热等级:A;
10、绝缘水平:h.v 线路端子 LI/AC75/35KV;
l.v.线路及中性点端子 AC5KV。
S11-M-160-500电力变压器型号备案证书
S11-M-500电力变压器试验合格证书
S11-M-630-2500 电力变压器型号备案证书
S11-M-800电力变压器试验合格证书
