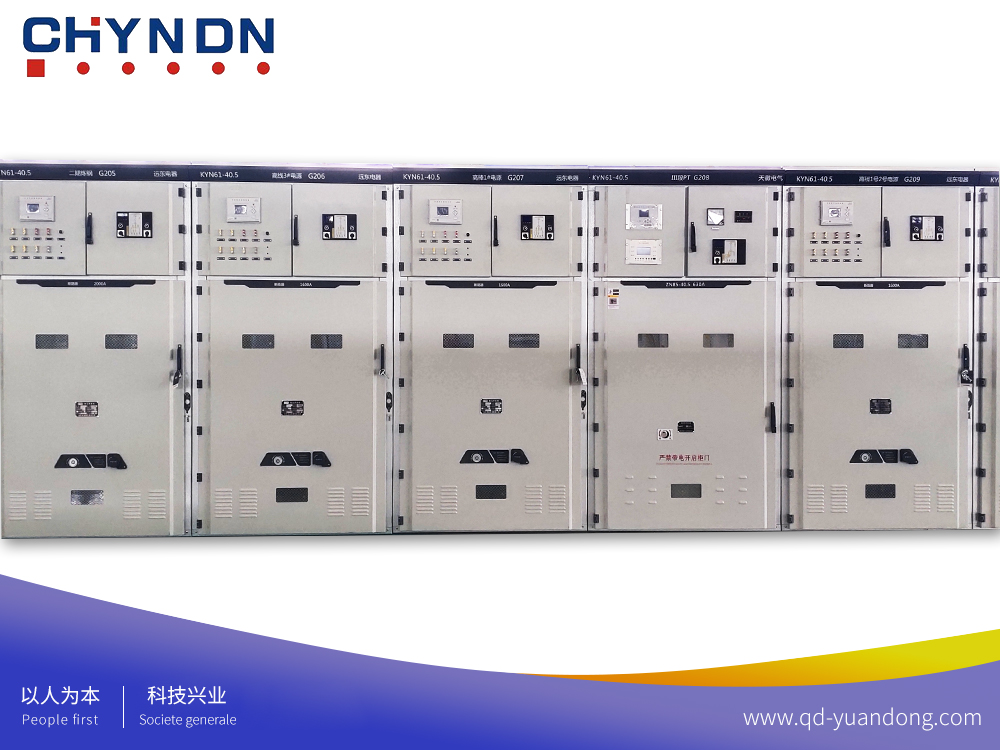

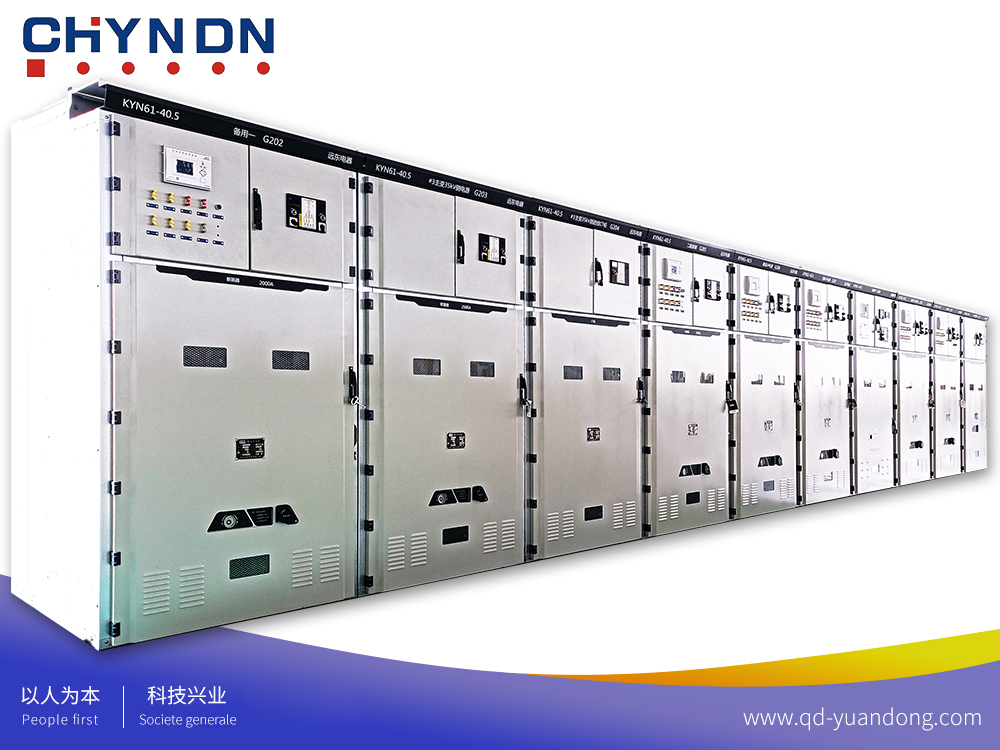

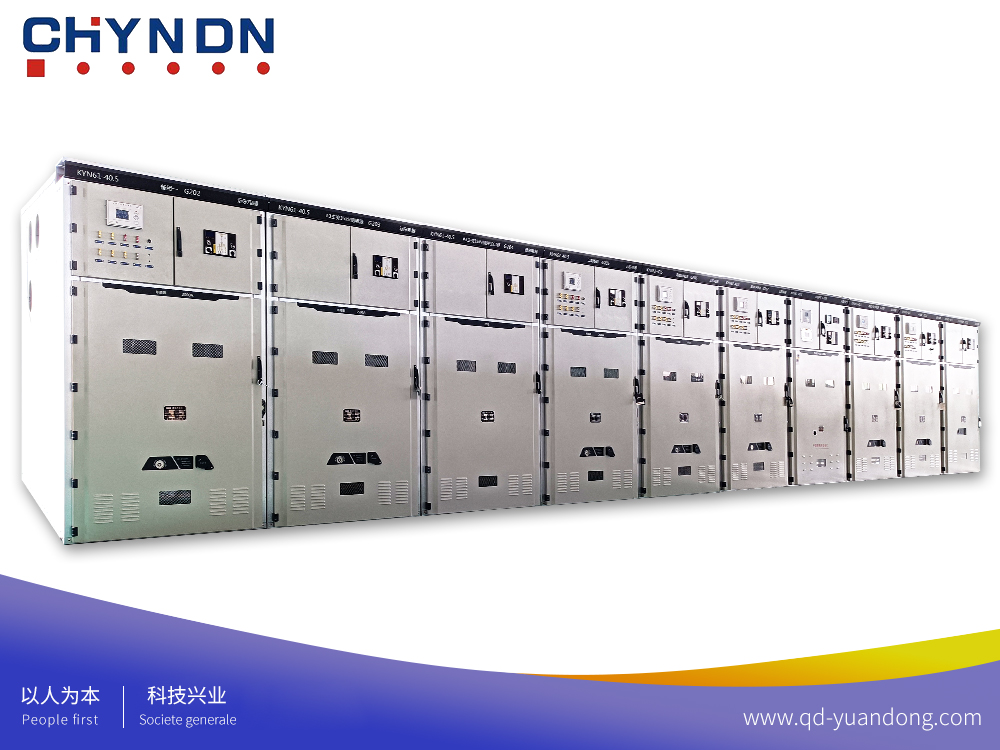

"KYN61-40.5(Z)是指铠装移开式式交流金属封闭开关柜(以下简称开关柜)系三相交流量50Hz、额定电压40.5KV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用,对电路起到控制、保护和检测等功能,还可用于频繁操作的场所.
开关设备柜体结构采用组装式,断路器采用手车落地式结构、配用全新型复合绝缘真空断路器,并且有良好的互换性;手车车架中装有丝杠螺母推进机构,可轻松移动手车,并设有防止误操作而损坏推进机构;主开关、手车、开关柜门之间的联锁均采用强制机械闭锁方式,满足""五防""功能;所有的操作均可在柜门关闭状态下进行;电缆室空间充裕,可连接多根电缆;快速接地开关用于接地和回路短路;外壳防护等级IP3X,手车室门打开状态下,防护等级IP2X。"
KYN28主要技术参数
序号 | 项目 | 单位 | 数据 | ||
1 | 额定电压 | kV | 40.5 | ||
2 | 额定电流 | A | 1250、1600、2000、3150、4000 | ||
3 | 额定频率 | Hz | 50/60 | ||
4 | 额定短路开断电流 (有效值) | kA | 25、31.5、40 | ||
5 | 额定短路关合电流(峰值) | kA | 63、80、100 | ||
6 | 额定峰值耐受电流(峰值) | kA | 63、80、100 | ||
7 | 4s额定短时耐受电流(有效值) | kA | 25、31.5、40 | ||
8 | 额定绝缘水平 | 1min工频耐受电压 | 对地及相间 | kV | 95/118 |
(有效值) | / | / | |||
雷电冲击耐受电压 | 对地及相间 | kV | 185/215 | ||
(峰值) | / | / | |||
9 | 辅助回路和控制回路1min短时工频耐受电压 | kV | 2 | ||
10 | 额定操作电压 | 分闸线圈 | V | AC/DC 110/220 |
